散装固体处理的组件

旋转阀

用于调节与控制散料流量的设备

特点

旋转阀的特点在于其连续给料能力和优异的锁气密封性能，使其成为气力输送系统、料仓排料、配料计量等应用中的关键设备。其结构紧凑、易于控制、维护相对方便。

应用

旋转阀广泛应用于： :

化工行业
电力、冶金行业
新能源行业
食品、制药、粮油行业
建材、环保行业

立即询价

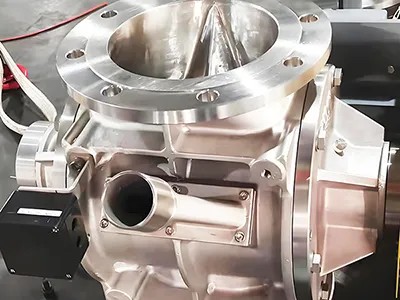

ZR型旋转阀和ZH高压型旋转阀

ZR型旋转阀，采用高性能设计，密封性能好，漏气量低，运行可靠，采用多种专有技术，解决复杂物料的输送问题。本机型主要有不锈钢ZR-S和碳钢ZR-C两类材质产品，可根据工况要求和物料特性采用不同的材质和特殊处理，主机各部件可进行不同材质的组合选配，满足不同层次的需求。广泛用于石油化工、医药卫生、电力建材、食品饲料，冶金矿业等行业的气力输送系统。
ZH高压型是针对密相输送系统而设计的产品，可实现密相长距离输送。

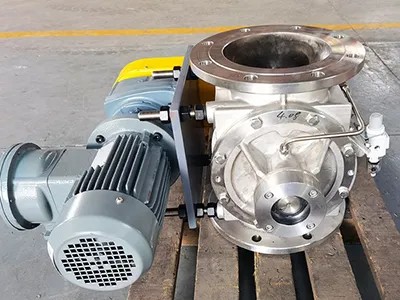

ZR-S不锈钢型旋转阀

ZR-S 型为不锈钢材质的旋转阀，是 ZR 系列产品为洁净领域开发的特殊材质产品，广泛应用于塑料、树脂、化工、食品医药等特殊处理场所的气力输送工程，同时根据物料和工况的不同，壳体转子部件材质和表面可进行特殊的组合和处理，满足不同工况的特殊要求。材质主要有符合国际标准的304、304L、316、316L等。

AZR耐磨型旋转阀

AZR 型旋转阀适用于磨损性物料的气力输送和卸料，通过对叶片和壳体进行耐加工处理，提高使用寿命。碳钢材质和不锈钢材质均可进行耐磨处理。

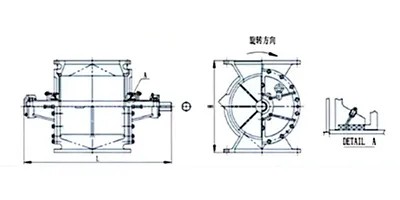

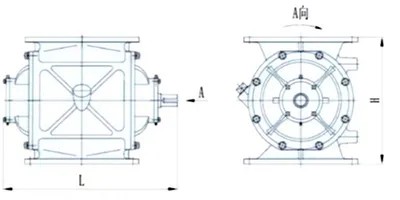

ZR型旋转阀主机尺寸表（包含AZR，ZR-S）

型号 Model	口径 Bore(Inch)	容积 Rotor Volume(L/rev)	法兰间距 Flange Face to Face H(mm)	长度 L（mm)	重量 Weight(kg)
ZR50	6	4.3	330	485	78
ZR70	8	6.6	350	524	112
ZR120	10	12.6	420	583	165
ZR220	12	22.3	490	678	254
ZR400	14	41.5	585	781	406
ZR600	16	59	645	843	504
ZR800	18	80	700	944	640

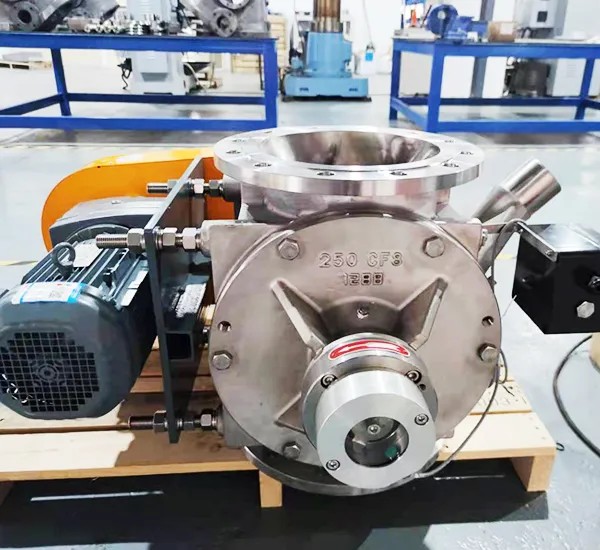

SRV贯通型旋转阀

SRV贯通型旋转阀是集合气力输送系统多项技术而专门设计的高技术产品，拥有多项专利技术，上口进料，端盖上设计进风、出料口的贯通型结构特别适用于粘性物料、细粉料的输送，具有自清理内部空腔功能，适合洁净物料输送。同时该机型端盖上的进出口直接连接输送管道，降低了设备安装高度，节省空间,本机型有多种材质供客户选择。

SRV贯通型旋转阀尺寸表

型号 Model	电机 DriveMotor(kW)	容积 Rotor Volume(L/rev)	L1	L2	B1	H0	n-Ød1	H	H1	ØK	重量 Weight(kg)
SRV150	0.55	1.7	643	516	443	318	8-Ø22	193	121	40	80
SRV180	0.55	3.2	740	600	495	358	8-Ø22	213	128	50	111
SRV200	0.75	4.8	812	712	635	435	8-Ø22	273	173	65	150
SRV250	1.1	10	850	750	635	505	8-Ø22	310	185	80	195
SRV300	1.1	16.2	946	840	702	565	12-Ø22	336	186	100	237
SRV350	1.5	28.4	1016	910	794	630	12-Ø22	370	216	125	315
SRV400	2.2	41.4	1141	1030	881	720	16-Ø22	421	236	150	467
SRV450	3	60.4	1276	1115	1016	820	16-Ø26	483	278	175	670
SRV500	4	78.8	1363	1230	1080	890	20-Ø26	510	280	200	875
SRV600	5.5	139.4	1422	1280	1283	1051	20-Ø26	602	324	225	1136

GR型旋转阀

GR 标准型旋转阀是本公司引进日本三兴空气株式会社气力输送技术而制作的产品。应用广泛，性能优良。轴承外置，轴端有多种密封形式供选择，适应性强。

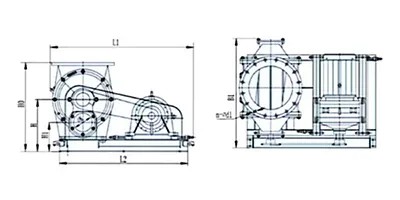

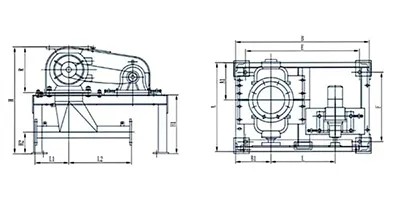

GR标准型旋转阀尺寸表

型号 Model	口径 Bore (Inch)	容积 Rotor Volume (L/rev)	电机 DriveMotor(kW)	外形尺寸(mm)Outline Size													重量 Weight(kg)
型号 Model	口径 Bore (Inch)	容积 Rotor Volume (L/rev)	电机 DriveMotor(kW)	A	A1	B	B1	E	F	H	H1	H2	R	L	L1	L2	重量 Weight(kg)
GR15	5	1.8	0.37	570	255	805	220	655	420	716	420	183	280	390	180	270	102
GR30	5	2.8	0.37	570	245	805	220	655	420	736	420	183	300	390	180	270	118
GR50	6	4.3	0.37	570	230	805	220	655	450	796	450	188	330	390	200	300	140
GR70	8	6.6	0.75	680	285	1020	270	870	450	820	450	167	350	490	320	480	160
GR120	10	12.6	0.75	730	300	1090	305	940	500	940	500	191	420	525	330	520	200
GR220	12	22.3	1.5	820	350	1300	355	1150	550	1063	550	245	490	625	370	530	310
GR300	12	31.4	1.5	910	350	1300	355	1150	550	1119	550	221	545	625	370	530	400
GR400	14	41.5	2.2	960	380	1350	380	1200	620	1233	620	270	585	650	400	550	425
GR600	16	59	2.2	1020	415	1410	410	1260	650	1323	650	278	645	680	480	720	520
GR800	18	80	4.0	1140	440	1450	430	1250	700	1431	700	303	700	710	500	800	650

AGR型耐磨旋转阀

AGR 型旋转阀是适用于磨耗性粉料，机壳内设有可更换的内衬套，以提高使用寿命和更换方便。

AGR耐磨旋转阀尺寸表

型号 Model	口径 Bore(Inch)	容积 RotorVolume(L/rev)	电机 DriveMotor(kW)	法兰间距 Flange Faceto FaceH(mm)	长度 L（mm)	重量 Weight(kg)
AGR-50	6	4	0.37	330	560	70
AGR-70	8	6	0.75	350	670	105
AGR-120	10	11	0.75	420	720	135
AGR-220	12	19	1.5	490	792	225
AGR-300	12	27	1.5	545	954	300
AGR-400	14	37	2.2	585	986	355
AGR-600	16	50	2.2	645	1036	430
AGR-800	18	70	4	700	1166	575

MGR/MAGR/MGRS型悬挂式旋转阀

MGR/MAGR/MGRS是根据客户不同的安装要求而专门设计的机型，该机型的主要特点就是减速电机侧置式，通过连接板与主机直接相连，省去了底座，节省安装空间。

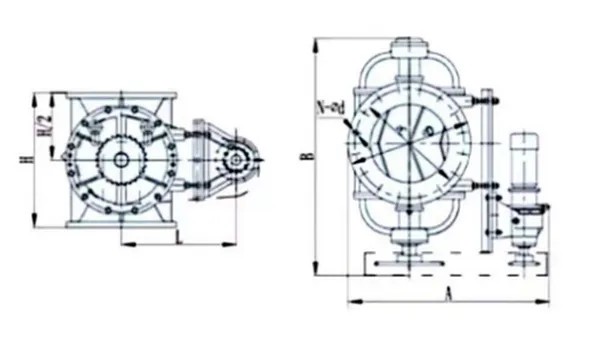

MGR悬挂式旋转阀尺寸表

型号 Model	口径 Bore(Inch)	容积 Rotor Volume(L/rev)	电机 Drive Motor(kW)	外形尺寸(mm)Outline Size							重量 Weight(kg)
型号 Model	口径 Bore(Inch)	容积 Rotor Volume(L/rev)	电机 Drive Motor(kW)	A	B	H	L	C	D	N-Ød	重量 Weight(kg)
MGR/MAGR/MGRS-30	5	2.8	0.37	540	533	300	325	210	250	8-Ø23	70
MGR/MAGR/MGRS-70	8	6.6	0.75	630	670	350	370	290	330	12-Ø23	115
MGR/MAGR/MGRS-120	10	12.6	0.75	745	720	420	425	355	400	12-Ø25	160
MGR/MAGR/MGRS-220	12	22.3	1.5	825	792	490	462	400	445	16-Ø25	240
MGR/MAGR/MGRS-300	12	31.4	1.5	825	954	545	465	400	445	16-Ø25	330
MGR/MAGR/MGRS-400	14	41.5	2.2	900	986	585	500	445	490	16-Ø25	390
